微米级的精度控制，决定了电子设备连接的可靠性
在电子制造领域，PCB插针压装是一项看似简单却极具挑战的工艺。随着电子设备向小型化、高密度方向发展，传统压装技术已难以满足现代PCB插针的精密装配要求。伺服压机凭借其高精度控制能力，正成为解决这一行业难题的关键技术。
PCB插针压装的特殊挑战

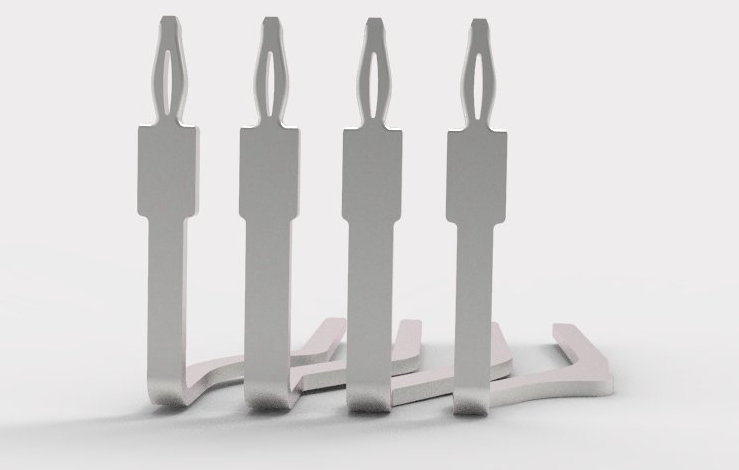

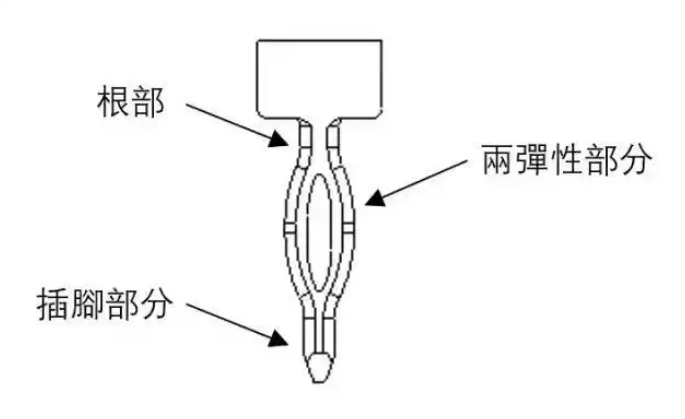

PCB插针压装过程中，下压力控制至关重要。压力过小会导致插针与PCB板虚接，造成接触不良；压力过大则可能损伤插针结构或破坏PCB板线路。研究表明，插针压装的压力偏差需控制在±1%以内，才能保证连接可靠性。鱼眼端子压装过程中存在典型的峰值力现象。当端子开始压入时，鱼眼结构变形会产生第一波峰；继续压入后出现第二波峰，这两个峰值力的准确识别与判断是压装成功的关键。传统压装设备难以精确捕捉这些力值变化，导致压装质量不稳定。
伺服压机的技术优势
高精度控制能力
伺服压机采用伺服电机驱动高精度滚珠丝杆，实现微米级的位置控制。其位移测量分辨率可达0.001mm，重复定位精度高达0.01mm，远超传统压装设备。这种精度水平对于保证插针压装深度一致性至关重要。在压力控制方面，伺服压机可实现±0.5%FS的压力精度，有效力检测范围达到10%-100%FS。这意味着设备能够精确控制从初始接触到压装完成的全过程压力变化，避免过压或欠压导致的品质问题。智能过程监控
伺服压机配备高速数据采集系统，以≥1000次/秒的采样率实时绘制力-位移曲线，完整记录压装过程的每一个细节。系统能够自动识别鱼眼端子压装中的两个峰值力，并在第二峰值后判断压装是否合格。通过设定质量判断点和包络线窗口，伺服压机可实时监控压装过程中力与位移的关系，一旦发现异常立即报警并停机，防止不良品产生。这种在线质量监控能力大幅提升了产品一致性。自适应压装策略
针对不同规格的插针和鱼眼端子，伺服压机支持多段压装参数设置。设备可根据端子材质、厚度和PCB板特性，自动调整压装速度和作用力，确保每种产品都能获得最优压装效果。先进的伺服压机还具备自学习功能，能够根据历史压装数据优化参数设置，逐步提升压装精度和效率。这种智能化特点使设备能够适应多品种、小批量的柔性生产需求。鱼眼端子压装的精密控制
峰值力识别与处理
鱼眼端子压装过程中，系统会精确记录第一波峰和第二波峰的出现位置及力值大小。只有当两个峰值力均出现在合理范围内，且压装曲线符合预设包络线时，系统才会判定压装合格。这种基于力-位移曲线的判断方法，能够有效区分正常压装与异常情况（如端子放置歪斜、PCB板孔位偏差等），避免单纯依靠最终压力或位移判断带来的误判风险。压装深度精密控制
PCB插针压装对凸起高度有严格工艺要求。伺服压机通过精确控制压装深度，确保插针在PCB板另一端的凸起高度始终在规格范围内。这对于后续连接器插拔的可靠性至关重要。系统通过实时监测位移变化，结合压力反馈，动态调整压装轨迹，确保每个插针的压装深度一致性控制在±0.01mm以内。异常检测与预防
伺服压机具备针脚异常检测功能，能够识别插针弯曲、破损等缺陷。当检测到异常时，设备会立即停止压装并报警，防止缺陷产品流入下道工序。同时，系统会记录所有异常事件及其处理方式，为工艺优化和质量追溯提供数据支持。这种预防性质量控制理念，大幅降低了后续维修成本和质量风险。
砺星伺服压机：精密压装的创新解决方案
在伺服压机技术领域，砺星工业科技凭借其深厚的技术积累，为PCB插针压装提供了高性能解决方案。砺星伺服压机采用模块化闭环伺服控制系统，实现力、位移、时间数据的实时采集与分析，有效保障压装质量。砺星伺服压机的一个突出特点是其高刚性机架设计。设备采用优质碳素结构钢板去除应力焊接而成，焊接后机身整体回火处理，使其具有高强度刚性，能够保证在长期使用中维持稳定的精度。在PCB插针压装应用中，砺星伺服压机展现出卓越的性能。其压力控制精度可达±0.5%F.S，位移重复定位精度可达±0.01mm，能够满足最严格的插针压装要求。设备配备直观的触摸屏界面，操作简便，大幅降低了操作人员的学习成本。特别值得一提的是，砺星伺服压机在能效优化方面表现突出。相比传统液压设备节能效果可达80%以上，为客户显著降低长期运营成本。其紧凑型设计也节省了宝贵的生产空间，提高场地利用率。
实际应用效果与价值分析
采用精密伺服压机后，PCB插针压装质量得到显著提升。实测数据显示，优化后的压装工艺使产品合格率提升至99.9%以上，插针连接可靠性提高30%以上。从生产成本角度分析，虽然伺服压机的初始投资较高，但长期来看具有显著的成本优势。不良率降低减少了返工和报废损失，生产效率提高降低了单位产品成本，设备稳定性减少了维修费用和生产中断损失。某电子制造企业引入伺服压机后，PCB组装线的插针压装工序生产效率提升25%，不良率从3%降低到0.5%以下，年节约质量成本超过百万元。
未来展望
随着电子设备进一步向小型化、高密度方向发展，PCB插针压装将面临更大挑战。更精细的引脚间距、更高密度的连接要求，都需要伺服压机提供更高的精度和更智能的控制策略。伺服压机技术正与物联网、大数据、人工智能等新技术深度融合，向更加智能化的方向发展。未来，伺服压机将不仅是简单的压装设备，更是整个生产系统的智能节点，能够自主优化压装参数，预测设备维护需求。智能制造与数字化已成为电子制造业的主流趋势，伺服压机作为这一转型的关键设备，将继续推动电子制造业向更高质量、更高效率的方向发展。
结语
PCB插针压装虽是小环节，却关乎整个电子设备的可靠性与寿命。伺服压机通过其精密控制能力和智能监控系统，为插针压装提供了可靠的工艺保障。选择先进的伺服压机技术，不仅是提升产品质量的需要，更是企业在激烈市场竞争中保持优势的战略选择。随着5G、物联网、汽车电子等新兴领域的快速发展，对PCB插针压装质量的要求将越来越高。伺服压机作为精密压装的核心技术，必将在电子制造领域发挥越来越重要的作用。
